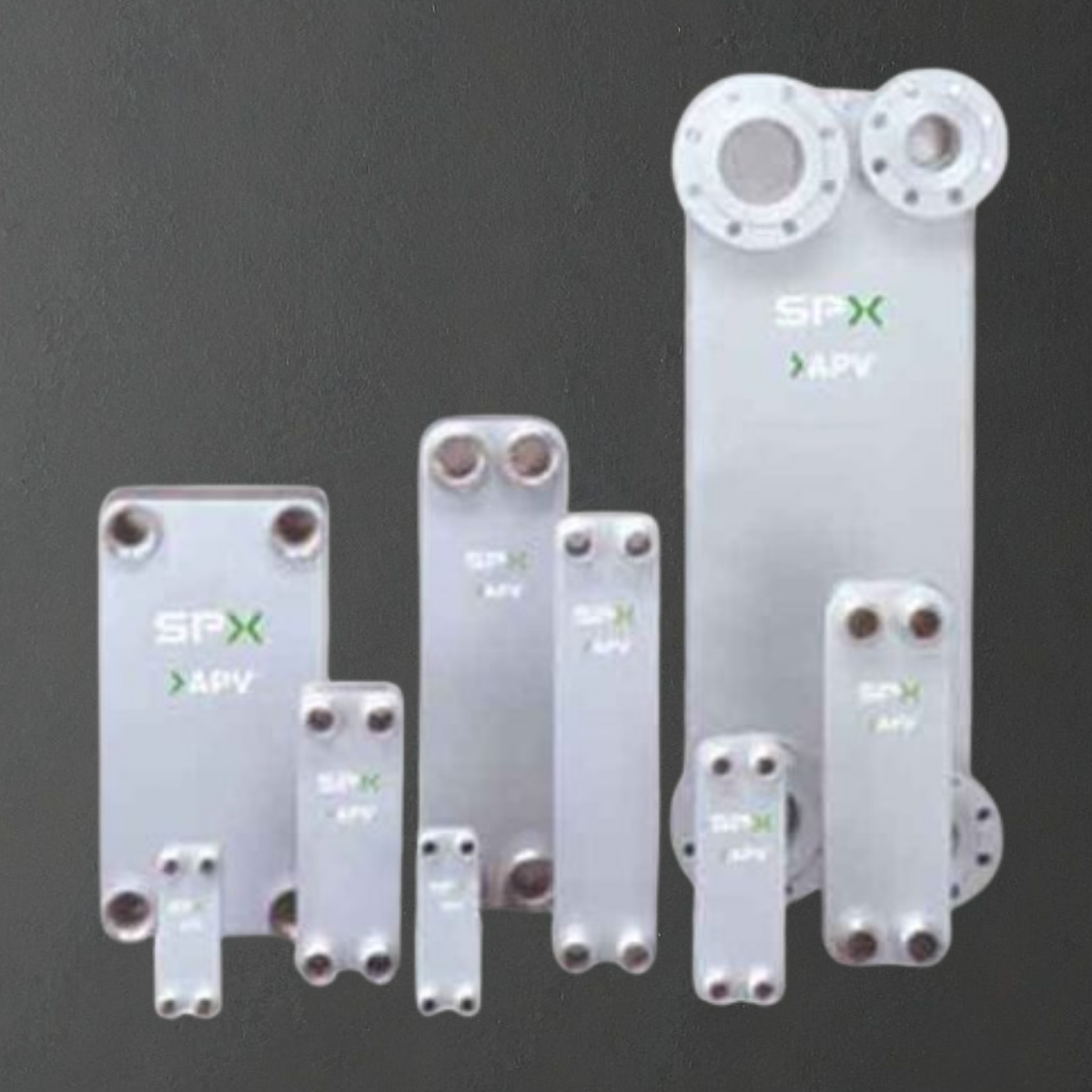

Eşanjör Lehimli Isı Plakalı ( 3/4'' - 1/2'' )
APV ParaBrazed, yüksek sıcaklık ve/veya basınçla çok sayıda ısıtma ve soğutma uygulaması için özel olarak tasarlanmış, kompakt lehimli plakalı ısı eşanjörlerinin geniş bir yelpazesidir.
Özellikler:
- Minimum alan gereksinimi ile kompakt tasarım
- Yüksek ısı transfer verimliliği
- Kullanımda esneklik
- Çalışma sıcaklığı 195°C/-50°C
- 30 bara kadar çalışma basıncı
Lehimli Plakalı Isı Eşanjörleri Çalışma prensibi
APV ParaBrazed, üst üste istiflenmiş oluklu metal plakalardan oluşan basit bir yapıdır. Bağlantıların yer aldığı ön ve arka kapak levhası levha paketini örter. Kompakt ve son derece dayanıklı bir plakalı ısı eşanjörü elde etmek için plaka paketi, kapak plakaları ve bağlantılar bakır lehimlenmiştir. Paralel akıştaki iki ortamın alternatif kanallardan karşı akım akışına bırakılmasıyla yüksek termal
Faydalar
APV ParaBrazed ısı eşanjörlerinin montajı ve montajı kolaydır ve kompakt tasarımları minimum alan gerektirir.
Geniş sıcaklık aralığı ve yüksek çalışma basıncı nedeniyle APV ParaBrazed, kullanımda yüksek esneklik sunar. Yüksek termal verimliliği, ısıtma ortamının tüketimini en aza indirerek ParaBrazed plakalı ısı eşanjörleri serisini verimli ve uygun maliyetli bir seçim haline getirir.
Teknik veri
- Malzeme:
- Plakalar ve bağlantılar: AISI 316 (W.-1,4401)
- Lehimleme: Bakır %99,9
- Çalışma koşulu:
- Maks./dak. çalışma sıcaklığı: +195/-50°C.
- Maks. AT prim./sn.: 150°C
- Onay: Modül A1 Basınçlı Ekipman Direktifi PED 97/23/EU; TÜV Thüringen (CE 0090)
- Özel tasarım: Standart olmayan boyutlar ve bağlantı varyantları mümkündür.
